Q345R（R-HIC）执行标准

更新时间：2020/7/10 11:59:02信息编号：2056-1118856

收录查询： 百度搜狗 360 分享更易传播

小生活网提醒您：1、在办理服务前请确认对方资质, 夸大的宣传和承诺不要轻信！2.任何要求预付定金、汇款至个人银行账户等方式均存在风险，谨防上当受骗！

详细介绍

3.1化学成分

钢的化学成分应符合表1、2的规定来自www.xbaixing.com。

表1

注：（1）Ca值仅供参考，不作验收条件，Ca、O含量可用成品分析值代替熔炼分析值；

（2）碳当量（CE）计算公式如下：CE=C+Mn/6+（Cu+Ni）/15+(Cr+Mo+V)/5

（3）为了改善钢板性能，可添加部分微合金元素。

表2

3.2冶炼方法

采用电炉+炉外精炼方式冶炼，冶炼过程进行Ca处理，并应为本质细晶粒钢，其实际晶粒度为5级或5级以上。

3.3交货状态：正火x~b~a~i~x~i~n~g~c~o~m。回火，调整探伤

3.4试样状态：所有钢板应对其检验用试样进行模拟焊后热处理，推荐模拟焊后热处理温度：620±10℃，保温时间：8小时，温度400℃以上装出炉，升降温速度≤150℃/h，如与推荐热处理制度不符具体模拟焊后热处理制度在合同中注明。

4．检验规则

4.1钢板表面质量应符合GB713-2008的规定。

4.2钢板的包装、标志及质量证明书应符合GB713-2008的规定POEX。

4.3未尽事宜执行GB713-2008的规定

附加要求（在用户提出要求并在合同中注明时才予以保证）

1．模拟焊后热处理制度

2．高温拉伸（双方协商）

3．低温冲击（双方协商）

4．钢板抗氢致裂纹（HIC）试验检验规则

A．抗氢致裂纹（HIC）试验方法，试验方法任选其中之一

（1）执行NACE TM0284标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1%。

（2）执行NACE TM0284标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。

（3）执行GB8650标准，采用A溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%小百姓网。

（4）执行GB8650标准，采用B溶液，三个试样平均值为：CLR≤10%；CSR≤3%；CTR≤1.5%。

其中PH:介质酸碱度；CLR：裂纹长度百分比；CSR：裂纹敏感百分比；CTR：裂纹厚度百分比

B．HIC试验验收规则

HIC试验应成批验收，每批由同一炉号、同一厚度、同一热处理制度的钢板组成。厚度不大于30mm时，取一组试样，试样尺寸为板厚*20mm*100mm ；厚度大于30mm时，从厚度1/2处取一组试样，试样尺寸为20mm *20mm*100mm欢迎www.xbaixing.com。

5．钢板抗硫化物应力腐蚀试验检验规则

A．抗硫化物应力腐蚀（SSCC）试验方法，试验方法任选其中之一

（1）执行GB4157标准。

（2）执行NACE TM0177标准

B．SSCC试验验收规则

Q245R（R-HIC）门槛应力≥180MPa, Q345R（R-HIC）门槛应力≥230MPa，SSCC试验应成批验收，在同一合同号中大厚度的钢板上任选一批组成，从厚度1/2处取一组试样。

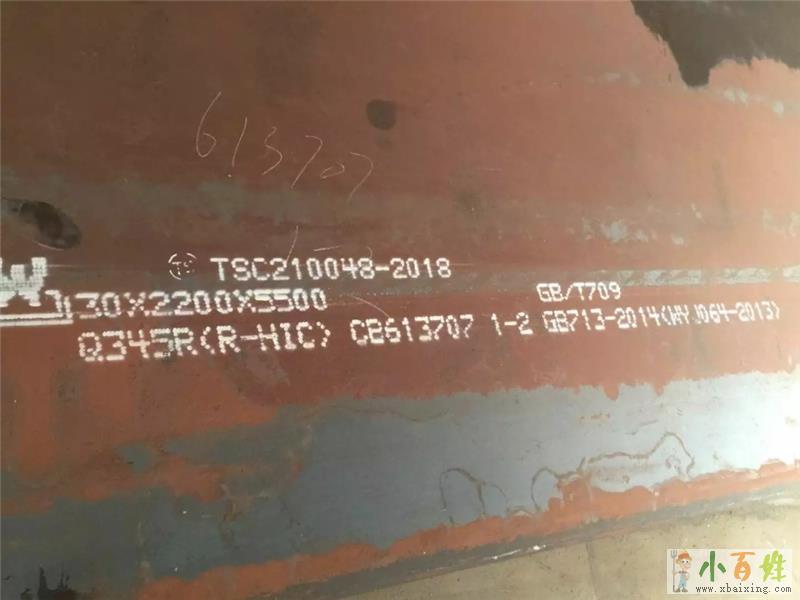

Q345R（R-HIC）库存：
